高通平台 RAW 成像链路分析与画质问题定位

在某项目中系统排查 4K 视频画质模糊问题，从 App 层逐层下钻到 CamX HAL 层，通过 MIPI RAW10 解包、节点对比分析和 Dump 配置，最终定位根因并推动修复。

在某项目中，发现 4K 模式录制的视频和拍摄的照片画质模糊。清晰度只有1080p的水平，怀疑相关配置出错，因此需要看raw排查问题。

硬件平台：Qualcomm QRB5165
底层架构：Qualcomm CamX

方法一：App 端抓取与分析

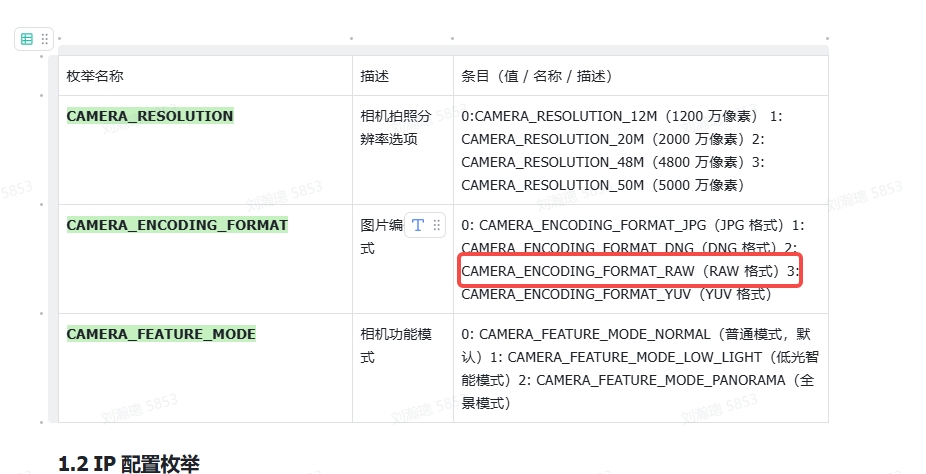

该项目有两种拍raw的方式：

使用配套的app中，将拍照格式设为raw，进行拍照，然后adb导出raw文件。

这种方式拍摄的raw，无法直接用aya打开（画面异常），且体积异常。

推测：该设备基于 Qualcomm (QRB5165) 平台，高通平台默认输出通常为 MIPI RAW10 (Packed) 格式。

这种格式采用"5 字节存储 4 个像素"的紧凑排布（10-bit）。
普通的 PC 查看工具（如 AYA、Photoshop）默认按 1 字节（8-bit）或 2 字节（16-bit）为一个单位读取。
如果不经过格式转换直接打开，像素的位偏移会导致画面完全花屏或无法成像。
由于 MIPI RAW10 无法直视，必须使用解包脚本将其转换为 Plain 16-bit 格式。
转换逻辑：
1. 脚本读取连续的 5 个字节。
2. 按照 MIPI 协议将其拆解成 4 个独立的 10-bit 数值。
3. 将这些 10-bit 数值放入 16-bit 的容器中（补零对齐）。
预测解包后的文件在 AYA 中设置 16-bit、Little Endian 以及 Bit shift: +6 后，方可呈现出正常的图像内容。

Python 脚本解包后得到的是 10-bit LSB aligned（低位对齐） 保存在 16-bit 容器中的 RAW 数据。

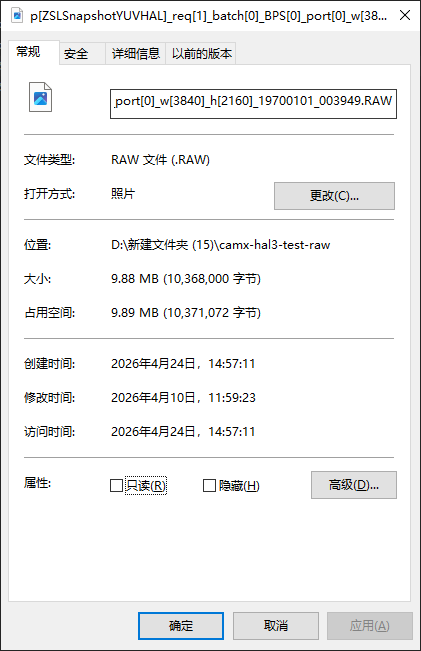

在 App 中设定的拍照分辨率为 4K (3840 x 2160)。如果 4K 设置生效，按 MIPI RAW10 格式计算，文件体积理论上应为：3840×2160×1.25=10,368,000 字节 (约 9.8 MB)

[raw转换脚本.py]

由于文件名没有具体分辨率信息，推测两个可能性，1.sensor输出了8192 x 6144全尺寸的raw，原先4k setting不生效导致raw体积异常增大。2.原先4k setting生效，其他原因导致raw体积异常增大。

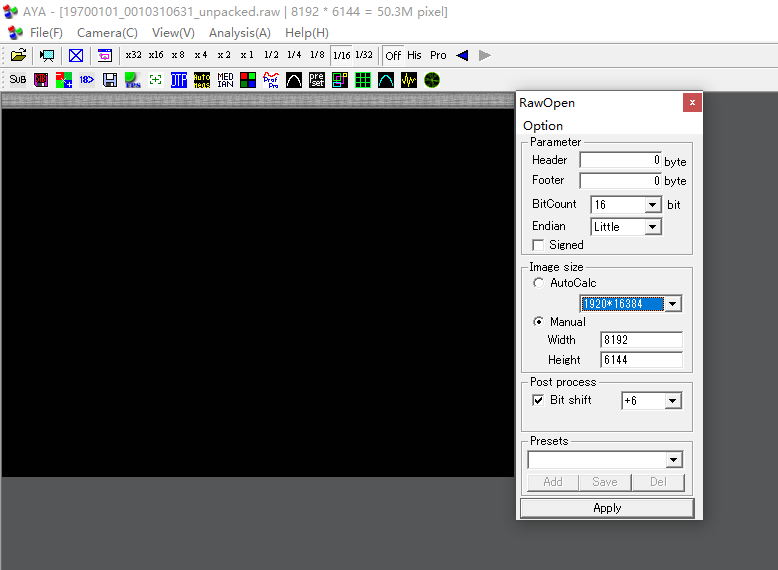

使用脚本转换，手动输入8192 x 6144进行转换，使用aya打开，依旧异常。

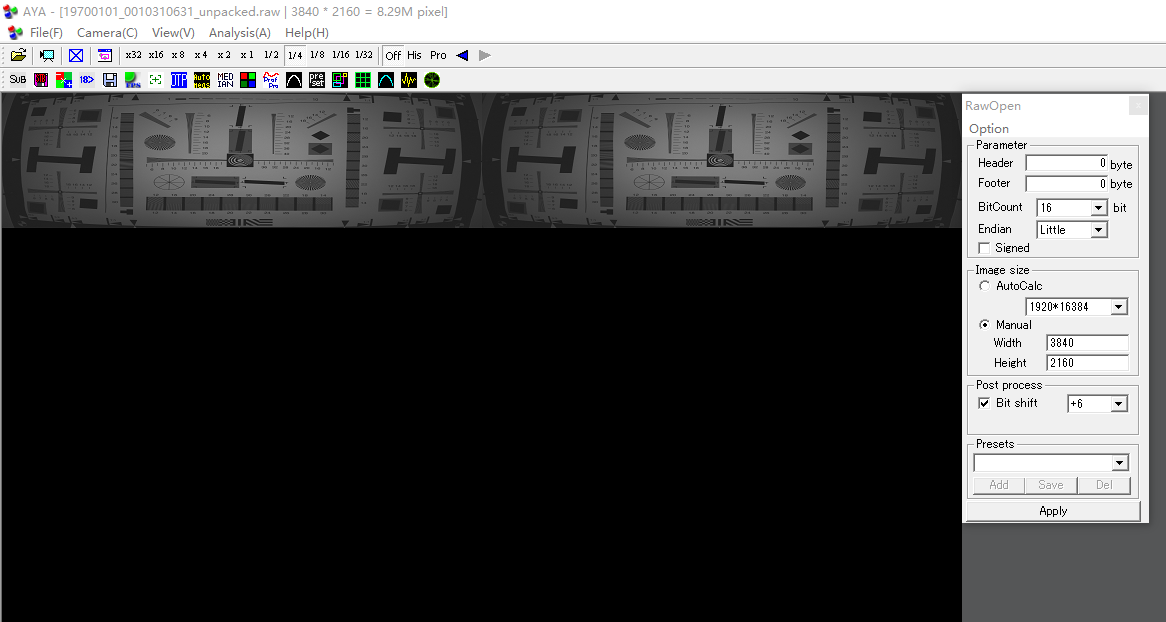

直接使用手动设定3840 x 2160，发现图像正常显示，但是重复两张。

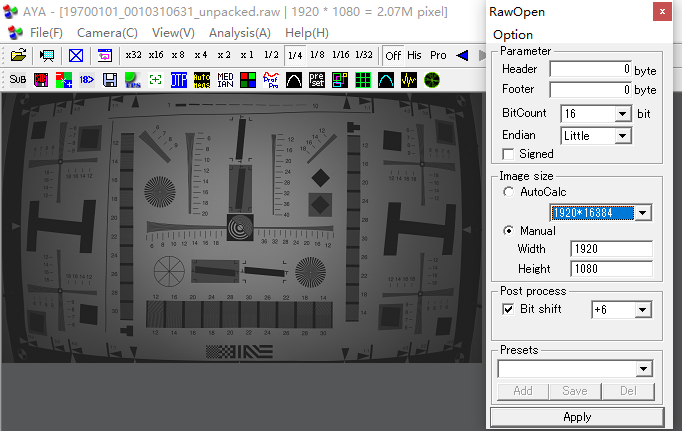

继续尝试1920 x 1080，图像正常显示。

得出结论：app中拍摄raw使用的setting为1920*1080，不是4k，因此解析力差，和现象对齐。

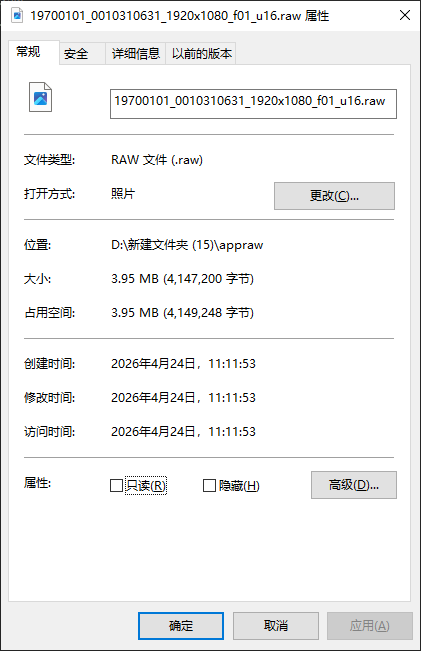

重新使用脚本将原raw文件转换为1080p，得出单个文件大小为3.95mb。

原始文件是 MIPI RAW10 (Packed) 格式，每像素占 1.25 Byte

单帧 1080p 大小 = 1920×1080×1.25=2,592,000

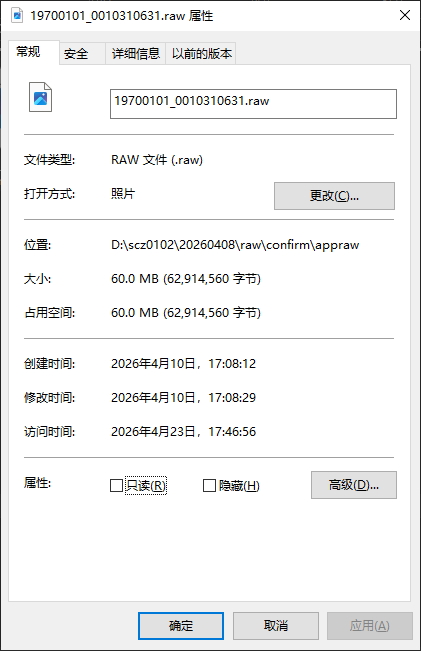

62,914,560÷2,592,000≈24.27帧。

结论：原始文件可能是24帧的raw数据流

脚本转换后的文件是 Plain 16-bit (Unpacked) 格式，每像素占 2 Byte。

单帧 1080p 大小 = 1920×1080×2=4,147,200字节。

转换为 MiB = 4,147,200÷1024÷1024≈3.955 MB

结论：这符合 AYA 能够直接读取的标准 16bit 格式大小。

输入 (60MB)：是 24 帧的"压缩"数据（RAW10）。

输出 (约 95MB)：是 24 帧的"解压"数据（16bit）。

2÷1.25=1.6 倍

60MB×1.6=96MB，这正好对应 24 帧解压后的总大小。

综上结论：app中拍摄的raw，虽然设置了4k，但是拍摄出来是1080p的图片。相关配置出错了。

方法二：camx-hal3-test 底层抓取

由于 App 端的结论证实了分辨率缩减问题，因此切换到更底层的 camx-hal3-test 链路。这种方式直接调用 Qualcomm CamX HAL3 接口，绕过 App 层的处理干扰，获取真正 4K 全尺寸 RAW 来进行验证排查。

camx-hal3-test 是 HAL层（硬件抽象层） 的测试工具。

如果在这里手动下发 4K 指令抓出来的 RAW 依然模糊，那就可以直接定性为问题出在 Sensor 驱动（寄存器配置不对） 或者 硬件（镜头没对焦、模组坏了） 身上，底层驱动配置或 Sensor 硬件问题，不需要再在 App 层面浪费时间。

执行命令后，在 /data/vendor/camera 目录下会生成一系列带"节点标签"的 .RAWMIPI10 文件。通过分析文件名中的 IFE（预览路径节点）和 BPS（拍照路径节点）对应的 RAW 数据，我们可以精准定位画质损失究竟发生在流水线的哪个环节。

IFE (Image Front End)： 相当于"前哨站"。主要负责预览、实时处理。它的 RAW 比较"原始"。
BPS (Bayer Processing Segment)： 相当于"精修站"。专门处理高画质拍照（Snapshot）的节点。
为什么要对比它们： 如果 IFE 清晰但 BPS 模糊，说明"精修"环节把图搞坏了；如果两个都模糊，说明"前哨站"拿到的原始数据就有问题。

在实际操作中，这一步远比 App 拍照复杂，涉及到了底层服务的停启和权限的博弈。

环境冲突与盲拍

为了腾出系统资源并避免系统相机服务占用摄像头，往往需要停掉或删除 App 服务。

代价： 删除系统相机服务后，热点会消失。
后果： 没了热点就没了 RTSP 预览，整个过程变成了"盲拍"。无法通过屏幕确认对焦是否成功、画面是否过曝，只能靠 adb 盲操作，效率极低。这就是为什么在这个项目里，抓 RAW 和正常评测存在不可调和的矛盾。

1、刷机首次执行
```
adb root
adb remount
adb disable-verity
adb reboot
```
2、开机每次执行
```
adb root
adb remount
adb shell
mount -o remount,rw /
systemctl stop gst-camera-app.service
```

核心交互指令

进入 /data/misc/camera 目录后，执行 camx-hal3-test 进入交互界面。此时必须按顺序输入：

配置流 (A指令)： A:id=0,psize=1920x1080,pformat=yuv420,ssize=3840x2160,sformat=jpeg,zsl=1

告诉相机，我要开 0 号摄像头，预览设为 1080p，但拍照（ssize）我要 4K 的 JPEG 路径。

触发抓图 (S指令)： S:1（拍 1 张）。

退出工具 (Q指令)： Q。

初次拍摄失败。根据 log.txt 显示，在 shell 中启动 camx-hal3-test 时，程序瞬间报错：

[log.txt]

现象： =========>>>catch signal 6 <<< from tid:1519======
定位： 堆栈信息显示崩溃发生在 CamX::HwEnvironment::Initialize。这说明工具在尝试初始化硬件环境时遭到了拒绝。在下方尝试输入的 A:id=0... 报错 not found，是因为程序已经崩了，其实是在向普通 Linux Shell 发送指令。
建议仅仅 stop 服务是不够的，因为系统相机服务可能存在拉起机制或残留进程占用 /dev/video* 节点。"删除 usr/bin/gst-camera-app" 确保没有任何 App 层的代码能干扰到 HAL 层的初始化。

删除**usr/bin/gst-camera-app**后，

使用指令拍摄，却发现 /data/misc/camera 里只有 YUV 和 JPG 。执行完指令后 /data/vendor/camera/ 目录为空，说明底层 Dump 开关未开启。必须将该文件推送到 /vendor/etc/camera/ 路径以强行覆盖系统默认行为。

原因： camx-hal3-test 默认只输出指令要求的格式（如 sformat=jpeg）。要拿到流水线中途的原始 RAW，必须强行开启底层 Dump 开关。

为了强行接管 CamX 的行为，建议把下面camxoverridesettings文件推到/vendor/etc/camera/目录下

[camxoverridesettings.txt]

核心配置项： autoImageDump=TRUE。这是开启底层 Dump 的总开关，不开启则不会产出 RAW 文件。
Mask 掩码逻辑： 配置文件中的 autoImageDumpMask=0x87 以及 IFE/IPE/BPS 的各个 outputPortMask 被设置为高位值（如 0x3FFBFFF）。这意味着系统会无差别地导出镜像流水线中所有节点的数据。它不再依赖 App 的设置，而是由底层 CamX 直接向硬盘写入数据。

潜在风险与副作用（事后总结）

磁盘空间报警： 由于 Mask 掩码设置极其激进，系统会全量导出 4K 模式下的每一帧中间数据。
系统崩溃： 这解释了为什么实验过程中 /data 分区（约 94G）会在几分钟内被打满。磁盘写满后会导致服务无法启动、热点消失，设备进入不可视的异常状态。
操作建议： 抓取完成后必须立即将 autoImageDump 设为 FALSE 或删除该配置文件，并及时清理 /data/vendor/camera/ 下的残留文件。

开启全量 Dump 后，每次触发拍照，/data/vendor/camera 目录下会瞬间生成几十个不同节点的文件。必须通过文件名的特定标签进行筛选，才能定位到真正需要的 4K RAW。

文件命名与筛选

一个典型的底层 RAW 文件名格式如下： p[RealTimeFeature...]_req[1]_IFE[0]_w[3840]_h[2160]_..._b[10]_...RAWMIPI10

p[...]：代表该文件所属的 Pipeline 流程。
req[x]：请求 ID，同一拍产生的多个文件，其 ID 是一致的。
w[xxxx]_h[xxxx]：最核心识别指标。必须在这里看到 3840_2160（4K）或 4096_3072（4:3），才能证明抓到了全分辨率。
RAWMIPI10：代表这是 10-bit 的 MIPI 原始数据。

在几十个文件中，重点关注以下两类：

IFE 标签文件：p[RealTimeFeatureZSLPreviewRaw]..._IFE[...]...
- 这是前端输入节点，反映了 Sensor 吐出来的最原始状态，主要用于排查对焦和基础清晰度。
BPS 标签文件：p[ZSLSnapshotYUVHAL]..._BPS[...]...
- 这是拍照路径的中间节点。如果 BPS 出来的图比 IFE 差，说明处理算法或增益分配在 BPS 环节出了问题。

过滤无效文件

忽略后缀： 忽略所有 .BLOB、.PD10、.UBWCTP10 等后缀。这些是元数据、相位数据或高通内部压缩格式，常规工具无法解析。

[p[ZSLSnapshotYUVHAL]_req[1]_batch[0]_BPS[0]_port[0]_w[3840]_h[2160]_19700101_003949.RAW]

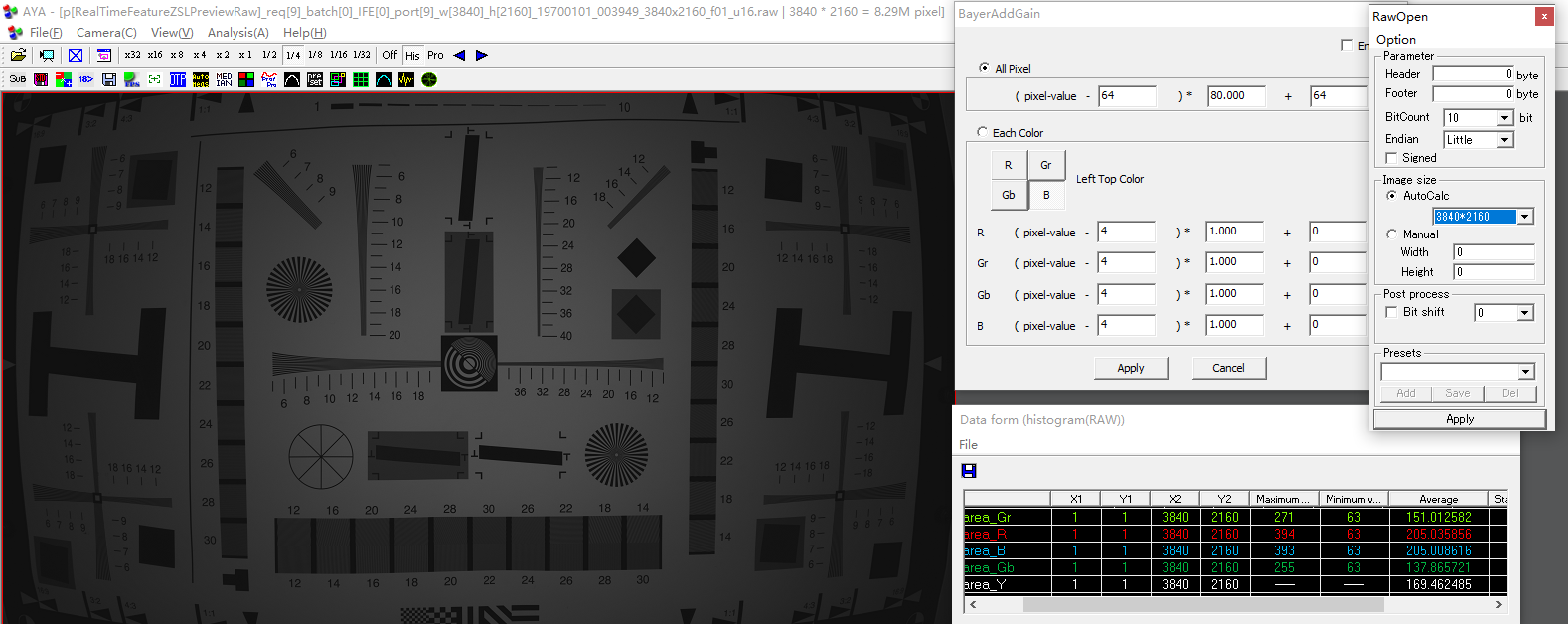

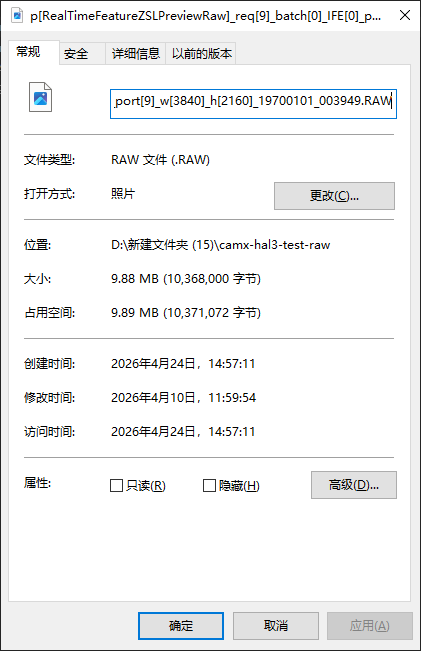

[p[RealTimeFeatureZSLPreviewRaw]_req[9]_batch[0]_IFE[0]_port[9]_w[3840]_h[2160]_19700101_003949.RAW]

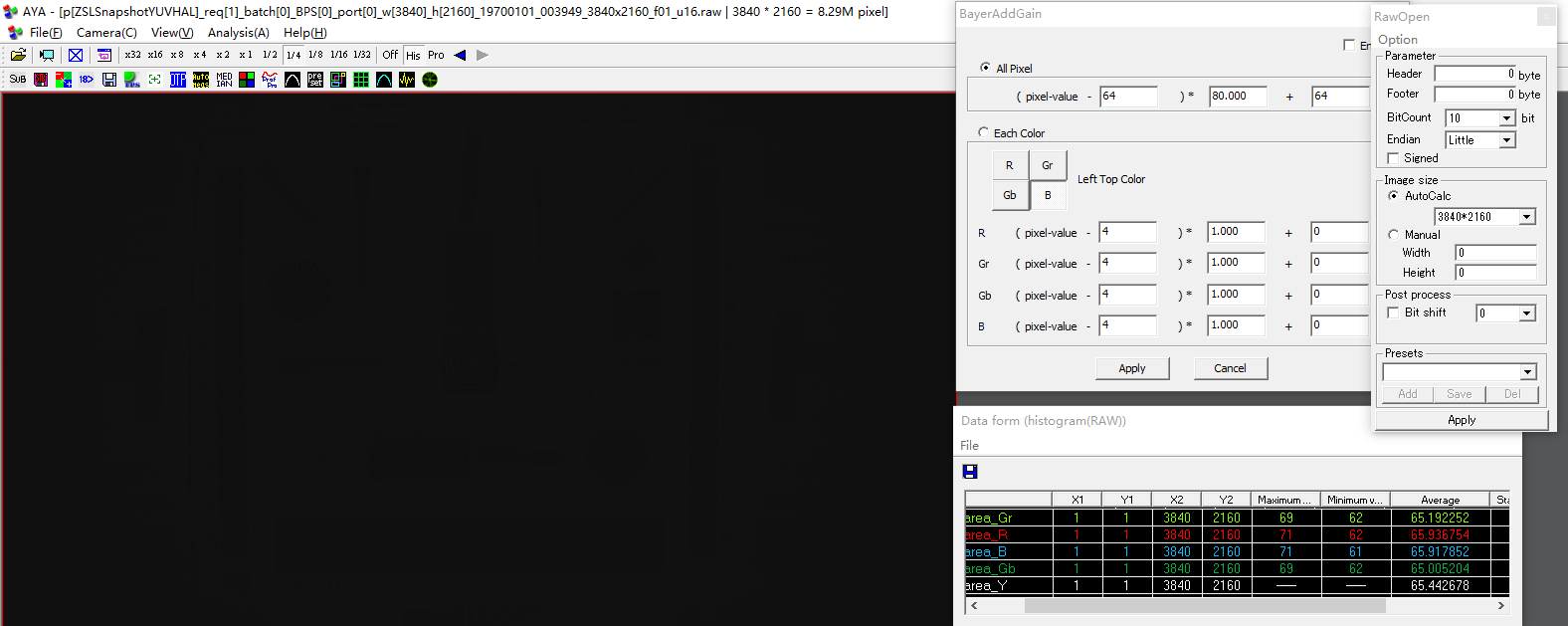

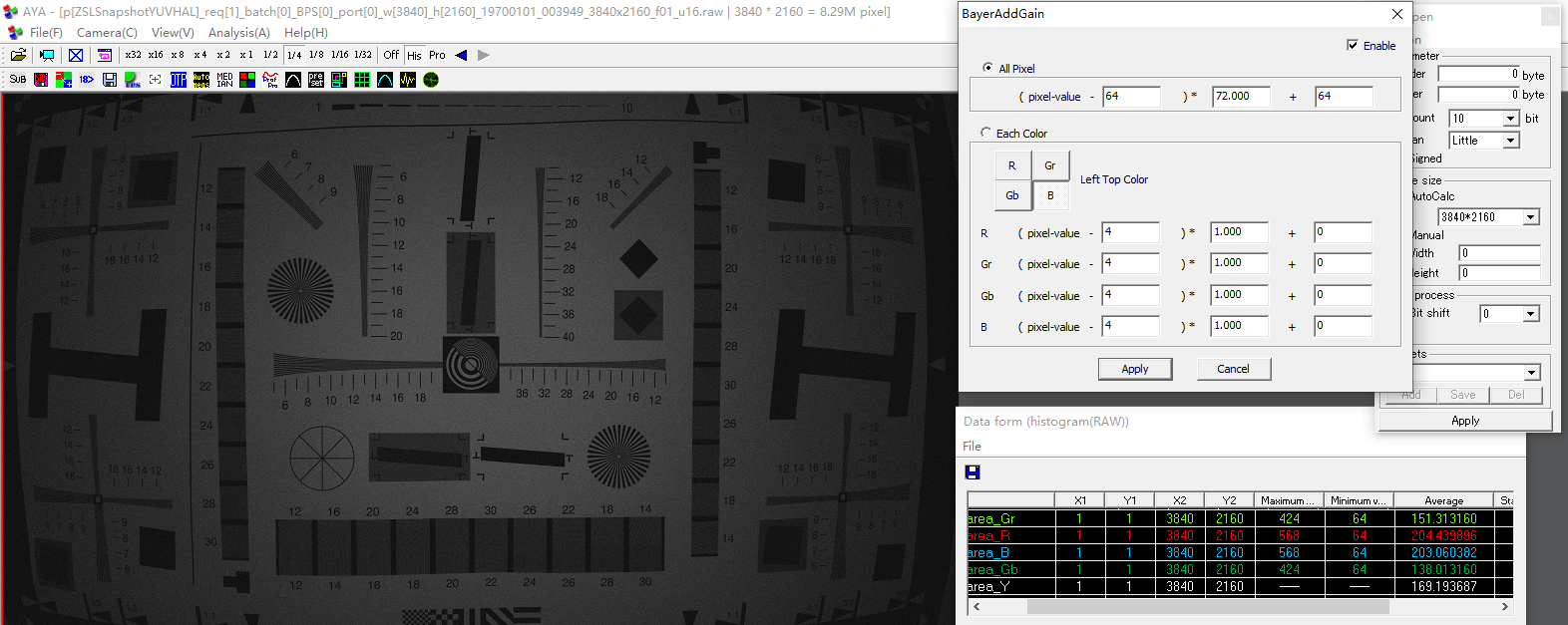

两张raw解析力均正常。但是BPS文件p[ZSLSnapshotYUVHAL]_req[1]_batch[0]_BPS[0]_port[0]_w[3840]_h[2160]_19700101_003949_3840x2160_f01_u16的亮度异常，需要增加72xgain，整体亮度才和IFE文件类似。

通过对比 App 端和底层 CamX 端的 RAW 数据，得出以下差异：

App 抓取路径（基于某通信协议）：

现象：设置 4K 但产出 1080p 连帧 RAW（约 24 帧）。
推断：该路径受 App 通信协议消息集控制。虽然控制端下发了 4K 拍照指令，但最终 dump 的是预览路径（Preview Path）的 Buffer，而非真正的单帧快照流（Snapshot Path）。

底层抓取路径（camx-hal3-test 直连）：

现象：手动下发 ssize=3840x2160 指令后，成功在 BPS 节点获取 4K 全分辨率单帧 RAW。
推断：此结果证明了传感器模组、底层驱动及 HAL 层的 4K Snapshot 链路是打通的。

节点数据特征差异（IFE vs BPS）：

IFE 节点（前端）：RAW 画面解析力正常，亮度正常。数据带有基础的 Preview Gain，反映了 Sensor 吐出的原始预览状态。
BPS 节点（后端）：RAW 画面解析力正常，但亮度极暗（需 72x Gain 还原）。这符合高通 BPS 节点截获线性原始数据（Linear RAW）的特征，证明该节点抓取的是未经 ISP 数字增益处理的、真正的快照原始底图。

在完成 4K (16:9) RAW 抓取后，尝试抓取 4096 x 3072 分辨率的 RAW 数据以进行全像素分析。在执行过程中，经历了三次指令调整：

第一次尝试：内存溢出

指令：A:id=0,psize=640*480,pformat=yuv420,ssize=4096*3072,sformat=jpeg,zsl=1
现象：程序报错 Cannot allocate memory 并显示 Killed。
原因分析：
- 该错误由 msmgbm_bo_create 触发，说明系统在尝试为 4096 x 3072 分辨率分配图形缓冲区（GBM）时失败。
- ZSL 模式占用：由于开启了 zsl=1，CamX 会在后台预留多帧高分辨率缓冲区。推测4:3 全分辨率（约 12MP）的数据量极大，超出了当前系统分配给 camx-hal3-test 的可用内存上限，导致 OOM（内存溢出）被系统强杀。

第二次尝试：无文件输出

指令：A:id=0,psize=1920x1080,pformat=yuv420,ssize=2160x1536,sformat=jpeg,zsl=1
现象：指令运行看似成功（显示 Exiting application!），但 /data/vendor/camera 目录下没有生成任何 RAW 文件。
原因分析：
- 虽然程序未崩溃，但推测该特定分辨率（2160x1536）可能不在系统预设的静态流配置表中，导致 Pipeline 虽然初始化，但未能成功触发 Dump 逻辑

第三次尝试：成功

指令：A:id=0,psize=1920x1080,pformat=yuv420,ssize=2048*1536,sformat=jpeg,zsl=1

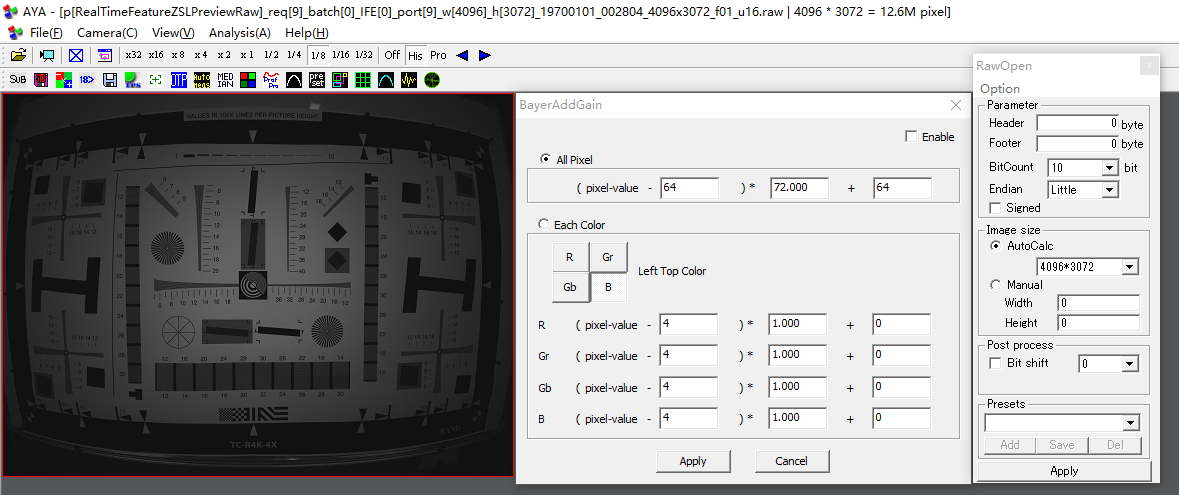

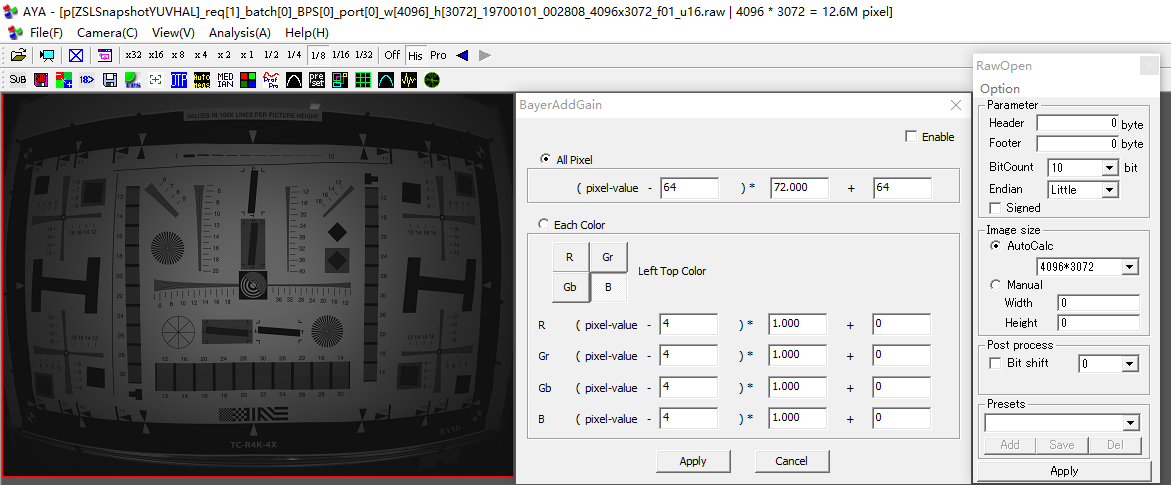

结果：成功产出文件。经核对，生成的 RAW 文件名中 w[4096]_h[3072]，即达到了 4:3 全尺寸要求。
关键推断：
- ssize 触发机制：在 camx-hal3-test 中，ssize 参数并不直接决定 RAW 的大小，而是决定了系统调用哪种 Sensor Mode。
- 逻辑链路：输入 2048*1536 成功触发了 Sensor 的 Full Size 模式（不进行 Binning 或裁切）。由于底层 Dump（autoImageDump）是在数据流经缩放器（Resizer）之前截获的，因此即便指令要求的是 2048x1536，我们拿到的仍然是该模式下最原始的 4096 x 3072 图像数据。

结论

抓取底层 RAW 时，指令中的 ssize 需参考提供的"触发分辨率"。只要 Sensor 进入了对应的全尺寸工作模式，底层 Dump 出来的 RAW 就会保持该模式下的最高物理分辨率，不受后续缩放指令影响。

4:3下，BPS和IFE均正常。

后续：反馈解析力不足可能是由于4k60fps那边的数据应该没有用上，看日志是用到了2k60fps的数据。

提供新的配置文件后，4k60p的解析力正常。
